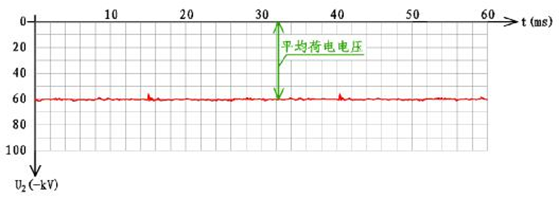

DC 供电模式:是高频脉冲电源供电的特殊形式,可实现纯直流供电和间歇供电。
DC 供电波形:多电压叠加脉冲波形幅度相等,其叠加波形如图 2-1 图 2-2。

 图 2-1 供电波形输出供电功率最大。但是,二次电压峰值不可调,频率降低和间 歇供电均造成功率大幅下降,火花放电频繁,对电场的适应性差。

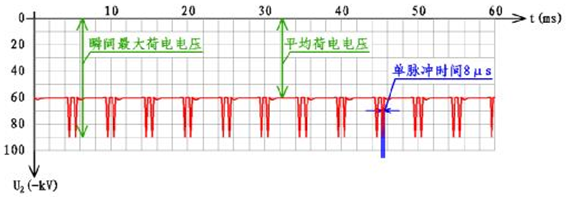

  DC+PULSE 供电模式:是高频脉冲电源供电的一般形式,可实现直流叠加脉 冲供电。当 DC+PULSE 模式时,二次电压波形设定完成后,设备通过调整频率自 动跟踪电场击穿电压的临界点,电场不易闪络。实现高频脉冲供电。

  DC+PULSE 供电波形:当 DC+PULSE 模式时,可对 ABCD 脉冲波形进行任意叠 加组合,如图 2-3 至图 2-8。DC 波形的幅值影响电场有效电晕电压的高低,PULSE 波形的幅值和周期影响电场峰值电压及其持续时间,可控制火花放电频率。对电 场的适应性强。

 总之,高频多重高压脉冲电源可实现直流供电、间歇供电和脉冲供电。当脉 冲供电时,高脉冲波提升电场的峰值电压,即提高了瞬间电场强度,又激发出了 大量的自由电子。低脉冲波维持电场的电晕电压,即保证了荷电粉尘的驱进速度, 又降低了阳极板粉尘层的表面电位,最大程度地遏制了反电晕现象的发生。从电 源控制角度出发,现场工程师的责任是编制组合出适应本单位电除尘器工况的 DC+PULSE 供电波形,实现节能减排的目标 。
