  产品名称: 电除尘器高频多重高压脉冲电源;

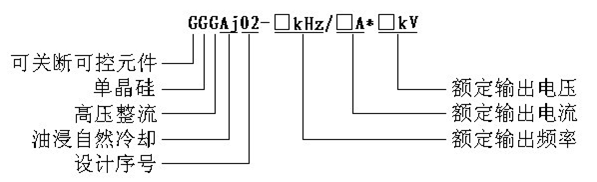

  产品型号: GGGAJ02-40kHz/□A*□kV;

  产品编制方法: 符合 JB1505-75《半导体变流器型号编制方法》

  产品质量标准: 符合 JB/T 9688-1999 《高压静电除尘用整流设备》

  使用条件和主要技术参数
:

     1.使用条件

    (1)海拔不超过 1 千米;高于 1 千米时,按 GB/T3859.2-1993 中附录 B 作 相应修正;

    (2)环境温度:+45~-45°C(不低于变压器油所规定的凝点温度);

    (3)空气最大相对湿度为 90%(在相对于空气温度 20±5°C时);

    (4)无剧烈振动和冲击,垂直倾斜度不超过 5%;

    (5)运行地点无导电、爆炸尘埃,没有腐蚀金属和破坏绝缘的气体或蒸汽;

    (6)接地极:除尘器本体接地极应单独敷设,接地电阻小于2欧姆;

  注:如果要求多重电源在特殊工作条件使用,订货时需提出并与制造厂协商。

         2. 主要技术参数


    (1) 配电方式:三相五线制(A、B、C、N、地);

    (2) 交流输入电压:三相 380V ±10% 50Hz/60Hz±2%;

    (3) 输出电压调节范围:10~100%;


    (4) 输出电流调节范围:10~100%;


    (5) 输出频率:20~40kHz;


    (6) 运行方式:连续;


    (7) 冷却方式:变压器油浸自然冷却,IGBT 强制风冷;

    (8) 防护等级:IP54;

    (9) 电场开路:二次开路跳闸最大电压阀值 < 1.3 倍额定值(可调), 跳闸报警延时< 60S;

    (10)电场短路:二次短路跳闸最大电流阀值< 50%额定值(可调),跳闸 报警延时< 60S;

    (11)设备过流:一次过流跳闸最大电流阀值<110%额定值,报警延时: <0.5S;

    (12)通讯接口:RS485、以太网通讯接口;

    (13)低压部分:提供开关量输入/输出接口, 4-20mA 模拟量输入/输出接
口供用户选择。

    (14)结构特性:整机一体化。
